【课堂】收卷气缸排气阀,这样调就对了!(132-156)
发布日期:2020-09-18
由于机器震动、生产环境改变、器件老化等诸多因素的影响,设备有些机械零件和电气元件在使用过程中需要进行一些现场调节,这些调节对机器性能维持和产品质量保障都具有相当大的意义。而这些调节都有一定的技术要点和注意事项。

下面我们以收卷气缸排气阀与接近开关为例,对它们的用途、调节方法和注意事项做些简单的分析介绍。

一、关于气缸排气阀的调节

1、气缸排气阀调节目的

气缸排气阀调节的目的是让收卷压辊下压和抬升的速度平缓和同步,便于良好收卷和卸卷操作。

从安全角度看,这也是防止收卷压辊伤人的措施之一。收卷气缸控制收卷压辊的压下与抬起速度,如果气缸排气节流阀调节不当,造成压辊抬起或压下速度过快,有可能会对操作人员造成意外伤害。

气缸排气阀调节部位见图1。

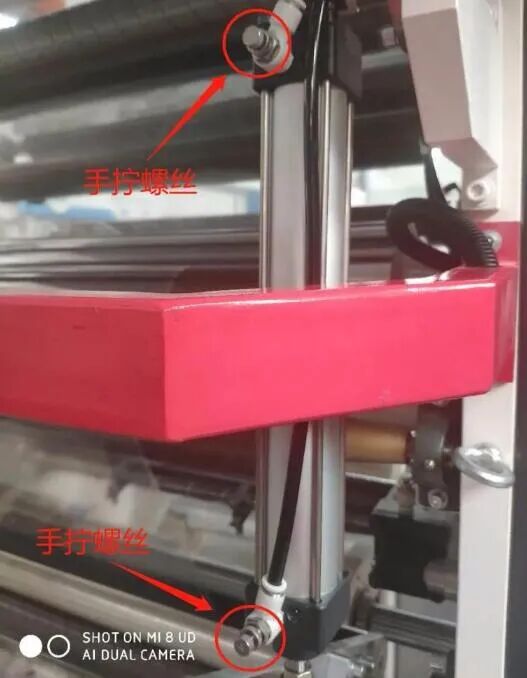

图1 收卷压辊气缸


2、气缸排气阀调节要点

1) 收卷压辊气缸排气阀的调节

A、 通过调节手拧螺丝来控制气缸排气节流阀的排气速度,以此来改变气缸的运动速度,达到调整压辊压下与抬起速度的目的。

B、 在调整顺序上,可分上下气缸分别调整:上方的气缸排气节流阀手拧螺丝决定了压辊抬起速度,螺丝拧越紧则抬起速度越慢;下方的气缸排气节流阀手拧螺丝决定了压辊压下速度,螺丝拧越紧则压下速度越慢。具体调节量需根据客户自己实际情况来决定(图1)。

2) 收放卷三角板气缸排气阀的调节

放卷操作侧与收卷传动侧三角板开合速度也可以通过调节气缸排气节流阀上的两个手拧螺丝来控制。

其调节方法和上述方法相同(图2)。


图2  放卷收卷三角板处气缸排气节流阀手拧螺丝

二、接近开关的调节

通泽无溶剂复合设备上的接近开关分别具有位置、计米和状态等不同用途的检测,相应调节方法也各不相同。

1、不同接近开关调节图例

1) 位置检测接近开关

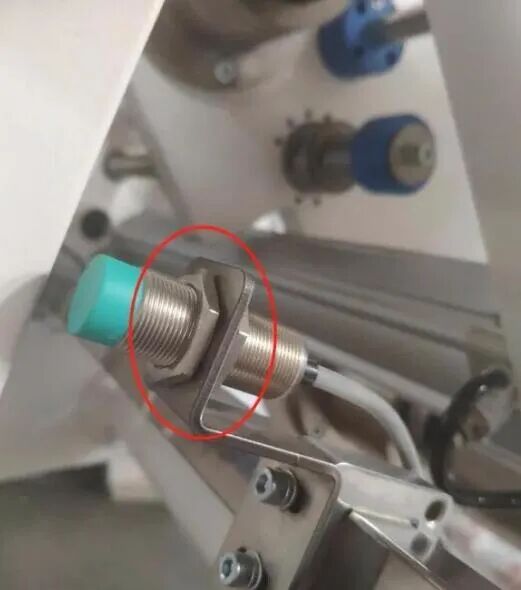

图3所示是收放卷传动侧锥头位置检测的接近开关。它是为定位传动侧锥头极限夹紧位置和极限退回位置而设置,以防传动侧锥头开合或移动时超限而撞上气缸或隔板。

调节接近开关可以改变传动侧锥头的移动范围。



图3 位置检测接近开关

2) 计米检测接近开关

图4所示是用于检测复合料卷长度的接近开关。它与螺栓的距离有较高的要求:过小会造成刮蹭风险,过大会造成测量计米不准确。


图4  计米检测接近开关

3) 状态检测接近开关

图5所示为防护门状态检测的接近开关。它的基本原理是:当防护门推上去的时候会报警,并对机器进行限速或停机;如果接近开关与金属挡板距离过大,则机器会一直处于限速或无法启动状态。


图5 防护门状态检测接近开关

2、接近开关调节注意事项

1) 固定锁紧螺母:接近开关上下两个螺母固定接近开关位置,拧松螺母可以调节接近开关与检测金属物的间距,注意两个螺母必须紧固牢靠。

2) 严格控制距离:接近开关理论最大检测距离为8mm,有效工作距离为6.4mm。位置检测与状态检测可以采用6.4mm,如果小于6.4mm则可能在所在位置上更快检测到,即所需遮挡面积更小;如果大于6.4mm则可能在所在位置上更慢检测到,即需要遮挡更大的面积才能检测到,甚至检测不到造成错误判断。

3) 可适当减小距离以确保工作状态正确:计米检测建议控制接近开关与螺栓距离为4mm,由于螺栓上能供检测的面积较小,且通泽设备高速运行,可以适当调近接近开关与螺栓的距离,以保证计米检测的准确性,只要接近开关不撞到螺栓即可。
